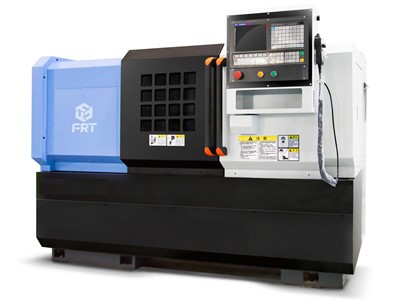

دستگاه تراش افقی CNC







ماشین تراش افقی CNC نوعی ابزار ماشینکاری کنترل عددی کامپیوتری (CNC) است که برای شکل دادن به قطعات کار استوانه ای استفاده می شود. با چرخاندن قطعه کار بر روی محور خود عمل می کند در حالی که یک ابزار برش مواد را برای رسیدن به شکل یا ابعاد مورد نظر حذف می کند. جنبه "افقی" به جهت گیری دوک تراش اشاره دارد که به صورت افقی موازی با زمین قرار گرفته است و امکان ماشینکاری کارآمد قطعات بلند و استوانه ای را فراهم می کند.



خیر	مورد	CK6163	CK6180
1	حداکثر قطر چرخش روی تخت (میلی متر)	630	800
2	حداکثر قطر چرخش پالت جهت X (mm)	350	500
3	حداکثر طول قطعه کار (میلی متر)	1000/1500/2000/3000	1000/1500/2000/3000
4	طول نرده تخت (میلی متر)	550	600
5	حداکثر بار قطعه کار (T)	2T	3T
6	فرم چرخش اسپیندل	گیربکس مکانیکی سه سرعته، تنظیم سرعت بدون پله در دنده
7	محدوده سرعت اسپیندل (دور در دقیقه)	25-800	25-800
8	ساختار انتهای دوک	C11 یا D11	C11 یا D11
9	سوراخ دوک (mm)	105	105
10	مخروطی انتهای جلویی سوراخ دوک	متریک 120،1:20	متریک 120،1:20
11	حداکثر ضربه نگهدارنده ابزار (mm)	X:530	X:550
12	مشخصات پیچ غلتکی	X:3205/Z:5010-6310	X3205/5010-6310
13	سرعت حرکت (mm/min)	X:6000/Z:10000	X:6000/Z:10000
14	دقت موقعیت یابی (میلی متر)	X:0.02/Z:0.03	X:0.02/Z:0.03
15	دقت تغییر موقعیت (میلی متر)	X:0.075/Z:0.01	X:0.075/Z:0.01
16	دقت ماشینکاری قطعه کار	IT6-IT7	IT6-IT7
17	زبری سطح قطعه کار	Ra1.6	Ra1.6
18	قطر آستین دم (میلی متر)	100	100
19	حرکت آستین دم (میلی متر)	250	250
20	مشخصات سوراخ مخروطی آستین دم آستین	MT6 یا MT5	MT6 یا MT5
21	اندازه بخش کاتر (میلی متر)	32*32	32*32
22	ابعاد دستگاه (میلی متر)	3700*1820*1780	3700*1820*1780
23	وزن کل (کیلوگرم)	تقریباً 4200/4600/4800/5000	تقریباً 4500/5000/5500/6500





جهت افقی:دوک تراش به صورت افقی نصب می شود و امکان بارگیری و تخلیه آسان قطعات کار را فراهم می کند.



کنترل CNC:مجهز به سیستم کنترل کامپیوتری است که عملیات ماشینکاری دقیق و خودکار را امکان پذیر می کند.



برجک ابزار:برخی از ماشین های تراش افقی دارای یک برجک ابزار هستند که چندین ابزار برش را در خود جای می دهد و امکان ماشینکاری کارآمد قطعات پیچیده را فراهم می کند.



چاک یا کلت:قطعات کار توسط یک چاک یا کولت متصل به دوک در جای خود نگه داشته می شوند و در حین ماشین کاری پایداری می کنند.



تخت و کالسکه:دستگاه دارای یک بستر سفت و سخت است که کالسکه روی آن حرکت می کند و برای ابزار برش و قطعه کار پشتیبانی می کند.





پیچ:وظیفه اصلی تراش افقی چرخاندن قطعه کار است در حالی که ابزار برش مواد را برای ایجاد اشکال استوانه ای حذف می کند.



رو به رو:تراش های افقی همچنین می توانند عملیات رو به رو را انجام دهند، جایی که ابزار برش مواد را از سطح انتهایی قطعه کار جدا می کند تا سطح صاف و صافی ایجاد کند.



حوصله سر بر:با استفاده از ابزارهای حفاری تخصصی، تراش های افقی می توانند با دقت بالا سوراخ هایی را روی قطعه کار ایجاد کنند.



نخ زنی:تراش های افقی CNC قادر به برش رزوه های خارجی و داخلی بر روی قطعات کار استوانه ای هستند.



مخروطی شدن:با ابزار و برنامه نویسی مناسب، تراش های افقی می توانند ویژگی های مخروطی روی قطعه کار ایجاد کنند.





ساخت شفت و محور:تراش های افقی معمولاً در تولید شفت ها، محورها و سایر اجزای استوانه ای موجود در ماشین آلات و کاربردهای خودرو استفاده می شوند.



صنعت هوافضا:تراش های افقی برای ساخت قطعات دقیق برای موتور هواپیما، ارابه فرود و سایر کاربردهای هوافضا استفاده می شود.



صنعت نفت و گاز:از تراش های افقی برای تولید قطعات تجهیزات حفاری، پمپ ها و شیرهای مورد استفاده در صنعت نفت و گاز استفاده می شود.



ماشینکاری عمومی:تراش های افقی ماشین های همه کاره ای هستند که قادر به تولید طیف وسیعی از قطعات مورد استفاده در صنایع مختلف از جمله تولید، ساخت و ساز و الکترونیک هستند.
